冷藏蒸發器的維修
確認蒸發器泄漏后，如是先從冷藏制冷的冰箱，泄漏多在銅鋁接頭處。為找準銅鋁接頭準確位置，可將制冷系統簡單抽空后加制冷劑，啟動壓機制冷，觀察制冷劑進入冷藏室的位置（是先左還是先右），看好后作上記號，量好尺寸。然后從冰箱背面用直尺量出銅鋁接頭的中心位置，以該中心為基準向上50mm畫一條長為50mm～180mm的直線，向下50mm也畫一條與上線平行、長度相同的直線（銅鋁接頭在左，則在離左側邊沿100mm處，在右反之）。
用直尺將兩平行線兩端連接成一矩形，見下圖（注：畫線時一定要用畫針，線條才能畫得準確。許多維修部在對箱體切口扒修時，切口四周形成極不規則的犬牙交錯狀，這是不講究維修工藝，沒有用針、用心去為切口破開做好準備造成的）。線畫好后用電工刀成45度角壓在線條上。再用小鐵榔頭敲打刀背，順線后移，直至完成，即可取下鐵皮。需要注意的是，只要冰箱背部不是冷軋板，均不可用磨光機切割，因磨光機振動性較大，手臂難以穩定控制、順線切齊不易，又因磨光機轉速快、溫度高、容易將切口處沿表面的噴涂材料燒焦燒黃，影響美觀，增大創口。

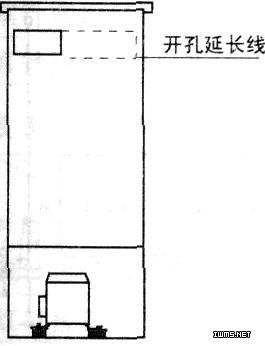

取下切口處鐵皮后，用電工刀或裁紙刀順切口邊沿將保溫層垂直切開，再將切口內保溫填料用一字形螺絲刀輕輕撬出（保持坑口四周垂直、平整，便于最后的填埋）。接著可以清理出銅鋁接頭，若發現銅鋁接頭四周布滿銅銹，則此處滲漏。如生產廠未將此處用薄膜或錫箔膠粘牢那就另當別論了。最后還需要檢漏。此時最好能將冰箱放倒，門面朝下趴在泡沫板或紙殼上（謹防擦傷門體）。用杯子將水倒入新扒的坑中，觀察是否有氣泡溢出。倘若銅鋁接頭處不漏，但順蒸發管橫向延伸處有氣泡不斷溢出，可順其無限延長畫線（見下圖），擴大開破面，直至蒸發管拐彎處向外20mm處（因為拐彎處是蒸發管拉伸與收縮的拐點，易受損，泄漏的幾率也較大），如就在此處發現漏點，可用AB膠粘連，粘補前要將漏點打磨干凈，最好能用舊牙膏皮剪一大小合適的方塊，先放入漏點管路的底部與冰箱內膽結合部。因AB膠涂在鋁管上易向低處流淌，有牙膏皮的補托可有效地將膠液穩定于適合的位置上。
AB膠的用量不宜多，筆者在冰箱維修過程中遇到多臺用AB膠修補過的冰箱，結果在查漏時發現還是原補點漏，其中甚至有補粘成拳頭般大小的疙瘩，結果粘補量雖大，但還是未補住。補上的膠在冬季需要24小時，夏季需12小時才可達到最大剪切強度，最好是當AB膠補上后，立即將蒸發器抽成弱真空狀態，以便膠體固化后與蒸發管粘得更貼、更牢。打壓復檢、復查方法如前。

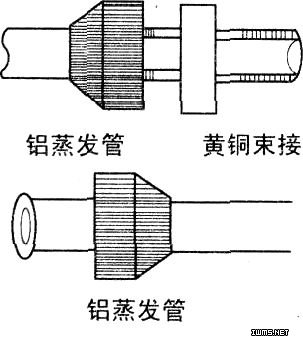

更快捷的修復方式是采用束接，特別適應于下鄉、郊縣遠途的上門維修，具體操作見下圖：用小型割刀將漏點部位摘除，將購來的束接原配螺帽卸下從蒸發管上套進，然后在切口處裝好翻邊工具，做成與束接頭配對的喇叭口，做好后將蒸發管上的喇叭口與黃銅束接作同心性連接，因作業空間有限，最好能選用配套的扳手緊固。需注意的是，黃銅與鋁管的抗壓強度不同，緊固時的用力程度也就各不相同。漏點修復后，需對保溫層進行回填，因原保溫層已被損壞。選用50mm厚的泡沫板用裁紙刀裁成與切口大小相等的一塊鉗入坑內里口，外口的一塊四周外圍要比切口大1mm，用力從切口處擠壓進去，擠壓時四周應用力均勻，以使其接觸緊密，密封良好。如無備用的泡沫板，也可用注塑方法充填，為保證充填的緊密性，可將原先挖出的碎泡沫與新配制發泡劑攪和在一起，再將準備好的坑口蓋覆蓋好，利用發泡劑將蓋板牢靠定位，盡量不讓泡沫膨脹時溢出。
冷凍蒸發器的維修
冷凍蒸發器的維修一般有三種情況：一是冷凍蒸發器的出口端有一根φ6mm的銅管直接插入冷凍蒸發器的φ8mm的鋁管中，再將預先套在鋁管上的羅克環用專用鉗緊固，多數不會泄漏。因羅克環專用鉗為進口產品，價格昂貴，所以用黃銅束接來修復。方法是：將中6mm銅管上套接一做好的喇叭口，并套上束接原配螺帽φ8mm銅管。因束接兩端是相等的，所以多一道這樣的工序（當然黃銅束接也有與φ6mm管子配套的，視維修需要而選用），兩端均做好喇叭口后連接。第二種情況是蒸發器U形管處泄漏，可將蒸發管從固定板上拆下，切除漏點（盡量多裁掉一點，因束接本體還有一定長度），將U形管改為有利于與束接作同心性連接的狀態，做好喇叭口進行連接，再嵌入固定板中。還有一種情況是有些牌子的冰箱將制冷分配器采用吹脹式兩條通路放在冷藏室底部以L形固定，而制冷順序又從凍室上部開始至中層，再至下層，最后到冷藏室，此種結構的冰箱一旦吹脹式管路發生漏點，可用AB膠粘補，當然也可以將吹脹式管路短接，短接部分用一根φ8mm銅管，兩端均制成喇叭口，用兩只束接將銅管兩端與鋁管作同心性連接。也可得到修復，總之凡是鋁管路制成的蒸發器。一旦發生漏點，均可采用黃銅束接做成喇叭口連接的方式將其修復，即使是冷藏蒸發器拐點處也可采用同樣的方法，只是破面要稍大一點。
|
