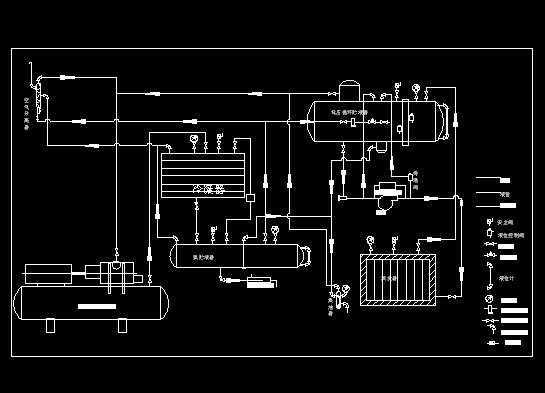

氨制冷系統圖
制冷系統組成
A、制冷主系統由：壓縮機、冷凝器、蒸發器、膨脹閥 制冷輔系統由：儲液器、干燥過濾器、截止閥、視液鏡、電磁閥
電器控制部分
它們是：
制冷劑控制器：膨脹閥、毛細管等。
制冷劑回路控制器：四通閥、單向閥、復式閥、電磁閥。
制冷劑壓力控制器：壓力開閉器、輸出壓力調節閥、壓力控制器。
電機保護器：過電流繼電器、熱動過電流繼電器、溫度繼電器。 溫度調節器：
溫度位式調節器、溫度比例調節器。 濕度調節器：濕度位式調節器。
除霜控制器：除霜溫度開關、除霜時間繼電器、各種溫度開關。
冷卻水控制：斷水繼電器、水量調節閥、水泵等。
報警控制：超溫報警、超濕報警、欠壓報警及火警報警、煙霧報警等。
其它控制：室內風機調速控制器、室外風機調速控制器等。
B、制冷系統各部分作用
（1） 壓縮機：消耗一定的外界功率后，把蒸發器中氣態制冷劑吸入，并壓縮到冷凝壓力后排入冷凝中。由液態變?yōu)闅鈶B(tài)；它起著壓縮和輸送制冷劑蒸汽作用；它是低壓升高壓（氣體）
（2） 蒸發器：制冷劑在其中沸騰（蒸發）吸收被冷卻介質的熱量后，由液態變?yōu)闅鈶B(tài)；它是低溫低壓的（對外供冷）。
（3） 膨脹閥（節流閥）：將冷凝后的高壓液態制冷劑通過節流作用，降低到蒸發器所需的壓力后，送入蒸發器中.
（4） 冷凝器：氣態制冷劑在冷凝中將熱量傳遞給冷卻介質（常溫水或空氣）后，冷凝成液體。 以上四大部分工作原理： 用管道依次將這些設備連接，形成一個封閉式系統。系統工作時，壓縮機將蒸發器所產生的低溫低壓制冷劑蒸氣吸入汽缸內，經壓縮機壓縮，壓力升高（溫度也升高）到稍大于冷凝器內的壓力時， 將其汽缸內的高壓制冷制蒸氣排到冷凝器中。（所以壓縮機起著壓縮與輸送制冷劑作用）在冷凝內高溫高壓的制冷劑蒸氣與溫度較低的空氣（或常溫水）進行熱交換而冷凝為液態制冷劑，這時液態制冷劑經過膨脹閥降溫（降壓）后入蒸發器，在蒸發器內吸收被冷卻物體的熱量后在汽化。這樣被冷卻物體便得到冷卻而制冷劑蒸氣又被壓縮機吸走，因此在制冷系統中經過壓縮、冷凝、膨脹、蒸發四個過程完成一個循環。 |
