知識要點:
稀溶液與濃溶液的交換，一舉兩得。
在溴化鋰吸收式制冷機中，發生器和吸收器中起到上述作用的是溴化鋰溶液，它的吸收水蒸汽的能力很強。吸收式制冷機的溶液循環原理如圖3示。
圖3式制冷機的溶液循環
收器中吸收了低壓水蒸汽的溴化鋰溶液濃度變小，溫度也較低，被溶液泵送往使之濃縮的發生器中，被管內流動的高壓工作蒸汽(或熱水)加熱至對應壓力下的沸點，使之沸騰并產生冷劑蒸汽，因發生器中的壓力較高，所以冷劑蒸汽的壓力也較高，也就是說通過泵的升壓和工作蒸汽的加熱，使低壓蒸汽的壓力升高。
溶液沸騰產生出冷劑蒸汽后，濃度和溫度都有所升高，又具有了吸收水蒸汽的能力。因發生器中的壓力比吸收器中的壓力要高得多，故在送往吸收器中讓其吸收水蒸汽時必須通過節流閥降壓。
在吸收器中，溶液被噴淋在內通冷卻水的傳熱管管簇上，因溶液在吸收水蒸汽時要放出大量的吸收熱，故需大量的冷卻水進行冷卻，實驗和理論都表明，溶液的濃度越高、溫度越低，吸收水蒸汽的能力就越強，所以，在實際中，要努力提高其濃度、降低其溫度，但要注意避免因濃度過高、溫度過低而結晶。

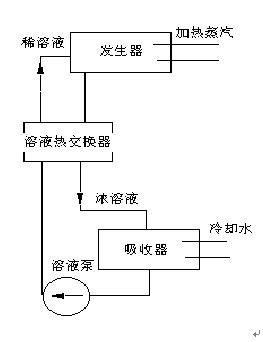

圖4交換器的吸收式制冷機的溶液循環
另外，從圖中不難看出，一方面稀溶液溫度較低，送往發生器后需消耗能量對其加熱；而另一方面，濃溶液的溫度較高，在吸收器中需冷卻才能有較強的吸收水蒸汽的能力，所以，如能使濃溶液和稀溶液進行熱交換，無疑可提高機組的性能系數。
因此，在實際的溴化鋰吸收式制冷機中，一般都設有溶液熱交換器（如圖4示）。在溶液熱交換器中，稀溶液在管內流動，而濃溶液的管外（殼程）流動，從而達到熱交換的目的。
|
